경사계

최고의 품질과 혁신적인 솔루션을 지향합니다.

  • 구조물 경사

    구조물 경사계는 정밀한 반도체 타입 전기식 센서를 구조물 벽면이나 바닥면에 원통형 스테인리
    스 하우징에 내장하여 구조물의 움직이는 형태를 파악할 수 있도록 설계하여 외부는 방수형 스테인
    레스 하우징에 밀폐되어 있습니다. 반도체에칭기술로 제작된 Inclinometer와 고정밀 Amp를 사용
    하여 증폭에 따른 노이즈를 최대한 상쇄시킨제품으로 안정된 데이터를 획득가능하도록 설계되었으
    며 외부온도에 따른 출력값변화가 거의 없다는 장점이 있다.

    PDF Download

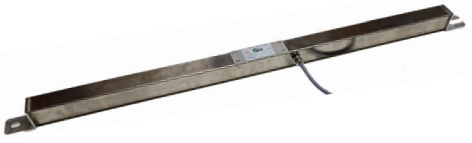

  • 전기식 기울기 측정

    EL TILT BEAM은 정밀가공한 정사각형의 특수합금강에 수직과 수평방향으로 센서를 설치한후 원하는 지점
    에 설치하여 데이터값을 취할 수 있습니다. 센서의 길이가 곧 변위량으로 환산되므로 주문시 전기식 EL
    TILT BEAM의 길이를 정확히 계산하여 주문하여야 합니다. 서보형 가속도계를 변형하여 자체개발한 센서
    로 가격이 매우저렴하며 우수한 정밀도를 제공할 수 있다.

    PDF Download

  • 전기식 선로변위 침하계

    현장방문 없이 자동화 계측 시스템이 구축된 장소에서 언제든지 연속적 선로레일의 수평변위의 각도
    변화와 길이변형을 계측할 수 있게 설계 되었습니다.
    전기식 선로변위센서 모델GSD_7500은 전기식 각도센서로 침하량된양을측정하며 길이센서를 이용하
    여 구간별선로의 길이변위양을 측정하게 되어있다. 최초의 설치위치는 부동점에 설치되어야하며 부동
    점에 설치되어있는 선로변위센서을 기준으로 연속으로 선로변위센서를 커플러를 이용하여 원하는 거리
    만큼 연장하여 설치하며 센서위치는 센서와 센서간격이 1m , 2m , 3m 등원하는 위치에 놓여 측정하게
    되어있다.

    PDF Download

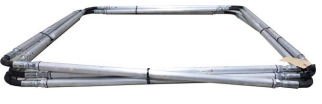

  • 전단면 내공 변위계

    Tunnel Profile Monitoring system은 tunnel의 평 단면의 변위 측정을 목적으로 하여 설계되었다,
    이것은 tunnel 내부 단면에 설치되는 anchor에 부착되어지는데 한 단면에 배열하여 설치하도록 되어있다.
    Tunnel이 미세하게 움직임에 따라 tunnel내 벽면에 설치된 anchor에 움직임이 전달된다.
    그리고 anchor에 부착되어지는 각각의 센서에 그 변화 감지하여 움직임을 측정하게 된다. 이 때의
    변화라는 것은 새로운 단면 (new cross sectional profile) 을 측정함으로써 알게 되는 것이다.

    PDF Download

  • 전기식 다측점 수평경사계

    전기식 다측점 수평 경사계는 ELS 경사계 다수와 Guide Wheel, Extension Tube, EPI Casing등으로 구성
    되어 있습니다.
    케이싱은 수직 침하가 예상되는 방향으로 매설하여야 하며 케이싱은 전기식 수평경사계의 위치와 방향을
    통제합니다. 전기식 수평경사계는 일렬로 Guide Wheel과 확장튜브 체결 부품에 의하여 Casing내에 위치
    하며 Gage Length는 측정목적과 경제성을 감안하여 최대 3m이내 총 40개의 센서를 내장할 수 있습니다.

    PDF Download

  • 전기식 다측점 연속경사계 / 지중경사계

    현장방문 없이 자동화 계측 시스템이 구축된 장소에서 언제든지 연속적
    지중 수평변위의 경시 변화를 계측할 수 있게 설계 되었습니다. 다측점 연속 경사계 모델GSD_7200은
    전기식 경사계 여러개를 Rod 와 Wheel assembly를 이용하여 연결되며, 경사계Casing 속에 삽입 후 고정
    하는 방식으로, 기존 수동 휴대형 경사계의 데이터를 취득을 위해 경사계 Casing 속으로 프로브를 삽입하여
    원하는 측정위치로 이동시켜야 하는 번거로움과 수동측정시 발생할 수 있는 측점오차 및 측정시간의 제약을
    개선할 수 있는 방식으로 제작 되었습니다.

    PDF Download

  • 구조물 경사계

    구조물 경사계는 정밀한 반도체 타입 전기식 센서를 구조물 벽면이나 바닥면에 원통형 스테인리
    스 하우징에 내장하여 구조물의 움직이는 형태를 파악할 수 있도록 설계하여 외부는 방수형 스테인
    레스 하우징에 밀폐되어 있습니다. 반도체에칭기술로 제작된 Inclinometer와 고정밀 Amp를 사용
    하여 증폭에 따른 노이즈를 최대한 상쇄시킨제품으로 안정된 데이터를 획득가능하도록 설계되었으
    며 외부온도에 따른 출력값변화가 거의 없다는 장점이 있다.

    PDF Download
